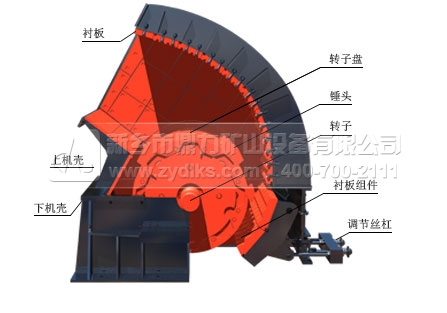

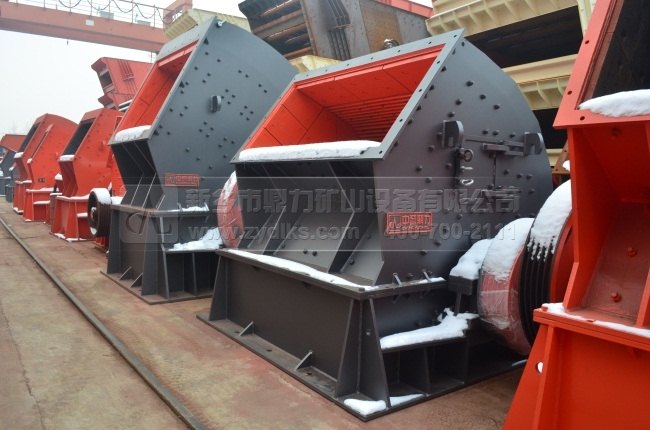

锤式破碎机主要由机架、转子、锤头、衬板、保护装置和防尘装置等几部分组成。

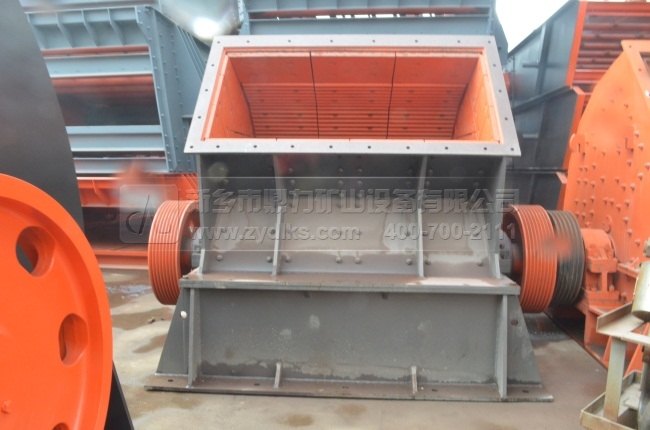

I、锤式破碎机机架

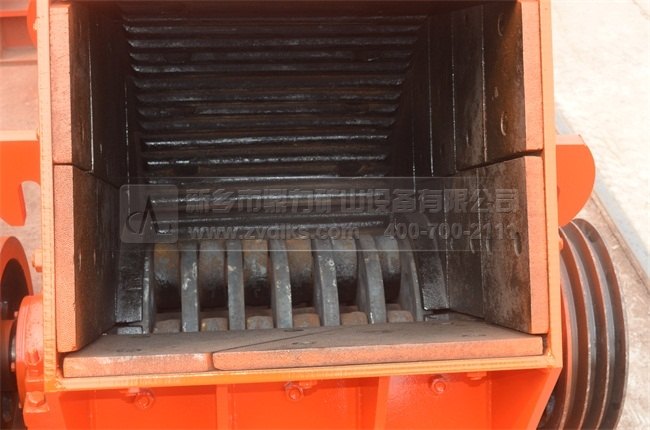

锤式破碎机的机壳由下机体、后上盖、左侧壁和右侧壁组成,通过螺栓将各部分连接为一体。上部开设进料口一个,机壳内壁部以高锰钢衬板镶嵌,方便衬板磨损后的更换。下机体采用碳素结构钢板焊接而成,为了两侧安放轴承支持转子,特采用高锰钢焊接了轴承支座。机壳的下部可以直接用地脚螺栓在混凝土上固定,机壳的后上盖、左侧壁和右侧壁也部采用碳素结构钢板焊接而成。机壳和轴之间没有防护措施漏灰现象严重,为了防止漏灰,机壳的任一部位与轴接触的地方部设有轴封。为了方便检修、调整更换篦条和锤头,下机体、两侧壁都开有检修孔。
II、锤式破碎机转子

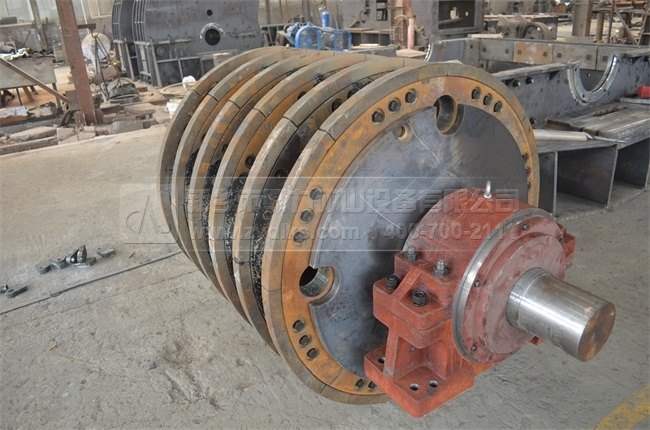

转子是锤式破碎机的主要工作部位,转子由主轴、锤盘、销轴、锤头等组成,圆盘上均匀开有分布的销孔,用销轴悬挂锤头,为了防止圆盘和锤头的轴向窜动,用锁紧螺母在销轴两端固定。转子支承在两个滚动轴承上,轴承通过螺栓固定在下机体的支座上,还有两个定位销钉固定在轴承的距上。为了使转子在运动中存储的动能,用来减小电机的尖峰负荷和减轻锤头的磨损,特意在主轴的一端装有飞轮。下面把转子的几个主要部件加以详细介绍。
(1)、锤式破碎机主轴
主轴是锤式破碎机支撑转子的为主要的部件,转子、锤头的重量、冲击力都由其承受,所以主轴的材质需要具有较高的韧性和强度,新乡鼎力主轴的材质采用合金钢,通过声波探伤来加工进行调质处理。
(2)、锤式破碎机锤盘
锤式破碎机的锤盘是用来悬挂锤头的,在锤式破碎机的运转中,锤盘不可避免的要受到矿石的冲击和磨擦,所以锤盘要要求其具有的性,新乡鼎力的锤盘及锤孔采用高猛钢渗碳热处理来提高了其性。

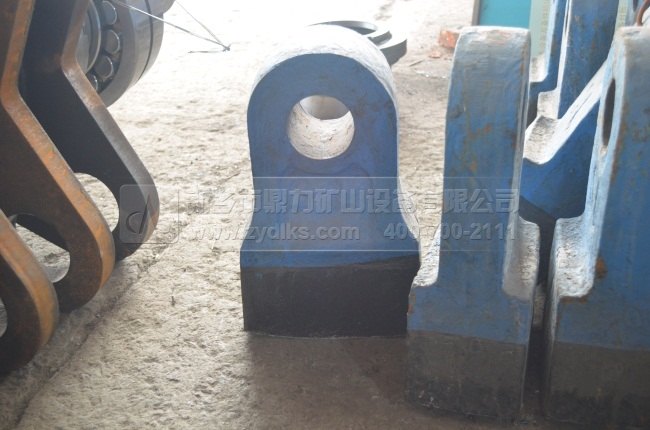

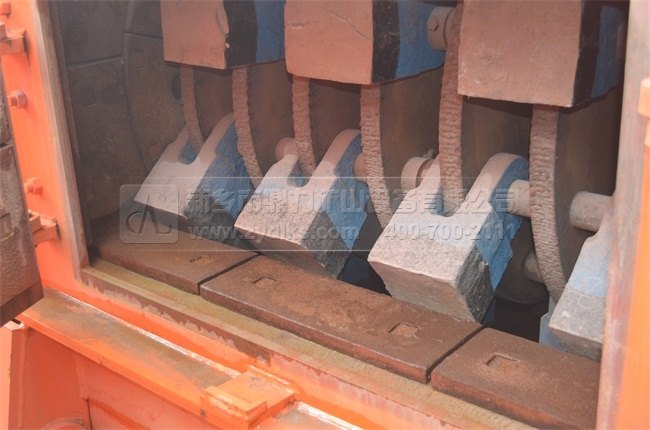

(3)、锤式破碎机锤头
锤头是锤式破碎机为重要的工作部件。其中锤头的质量、形状和材质决定着锤式破碎机的生产能力,锤头动能的大小与锤头的重量是成正比的,锤头越重,动能越大,破碎的效率越高,新乡鼎力的锤头重量种类齐,小锤头15公斤,大锤头可达298公斤,多种锤头重量可以根据客户需求为其定制,新乡鼎力的锤头采用多元素高铬锰钢复合铸造,其使用寿命是一般锤头的数倍。
III、锤式破碎机衬板和打击板
锤式破碎机通过锤头高速捶打矿石,瞬间内矿石具有大的速度和动能,为了防止机架的磨损,在机架的内壁用锰钢做衬板,打击板采用高猛钢铸造淬火经过强化处理,了衬板和打击板优越的性和耐冲击性。
IV、过载保护装置
金属物对锤式破碎机是大的威胁,为了防止金属物进入破碎机造成事故,一般锤式破碎机都有安保护装置。在锤式破碎机的主轴上装有安铜套,皮带轮套在铜套上,铜套与皮带轮则用安销链接,当锤式破碎机内进入金属物或过负载时,销子即被剪断而起保护作用。
V、密封防尘装置
密封的目的在于防止灰尘、水分等进入轴承和相对运动的部件之间,如齿轮滚子齿啮合处,同时又起到防止润滑油流失的作用。密封的好坏直接影响到滚动轴承和齿轮滚子的使用寿命,从而影响到整台机器的工作效率。由于锤式破碎机工作环境的恶劣,目前采用迷宫式密封方法比传统的毛毡式密封装置密封效果好。
河南中誉鼎力是锤式破碎机生产厂家,从事锤式破碎机生产多年,生产的锤式破碎机具有结构、性能、工作平稳、能耗低等优点,其锤式破碎机价格合理。欢迎新老客户来厂参观选购。
锤式破碎机在使用过程因为直接与物料接触,工作中的磨损很大,其中锤头、衬板、轴承、反击板都是易磨损的配件,中誉鼎力提醒大家,好都存储配备一套破碎机易损件,这样当设备维护更换时也不会延误时间,影响生产。
