如何将反击破板锤牢牢固定在转子上?操作步骤

　　反击式破碎机主要由机架、传动机构、转子、锤头、反击板、板锤等组成。板锤紧固在反击式破碎机的转子上，是反击式破碎机的关键并且也是容易磨损的部件，设备的使用寿命以及生产能力与其紧密联系，因此无论是安装、维护、检修都要重视。板锤在转子上的紧固方法关系着板锤的使用寿命，过紧则会导致物料破碎粒度不合格;过松则会导致板锤磨损较为严重。

　　将板锤紧固在转子上的几种方法：

　　(1)嵌入紧固法

　　板锤从侧面插入转子的沟槽中，为了防止轴向窜动，两端用压板位。由于去掉了紧固螺栓，提高了板锤工作的性。利用板锤回转时产生的离心力与撞击破碎时的反力紧固自锁，对转子易受磨损处都制成可更换的结构形式，因此装卸方便，制作容易。

　　(2)螺栓紧固法

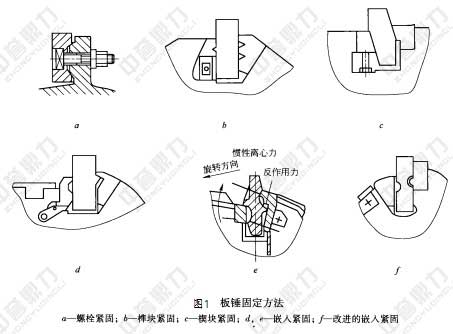

　　板锤借助螺栓紧固于转子的板锤座上(图1-a)。板锤座带榫状，可以利用榫口承受工作时板锤的冲击力，避免螺栓受剪，提高螺栓连接的性。

　　(3)楔块紧固法

　　用楔块塞入板锤与转子间的相应槽孔内，使之紧固。根据楔块作用力的方向和位置，此类紧固方法可归纳为三种形式，见图1-c。楔块紧固法工作较为，装卸也较方便，由于了板锤与转子间的相对串移，转子的磨损减轻。但采用螺栓拉紧楔块，螺纹容易变形受损，甚至断裂。螺纹变形时，给板锤的拆装也造成很大的困难。为了克服该弊病，可采用液压式楔块紧固法(图1-d)，它利用油缸内的柱塞，卸掉支座与楔块，然后吊起板锤，更换或换向板锤。这种紧固方法安，更换简便，维护也较方便。

　　反击式破碎机板锤紧固步骤：

　　一、先将旧的板锤拆卸下来，为了方便板锤的拆卸，可以用手锤在板锤上轻轻敲打，即可轻松拆卸。

　　二、在安装板锤前，先检查板锤安装锁紧装置，包括转子主板、托板、板锤、内六角圆柱头螺钉、螺母、楔块、定位块等是否完整无损，同时也要检查托板和转子主板焊接在一起。

　　三、然后将板锤放在托板槽里，楔块装在板锤和转子主板之间，内六角圆柱头螺钉装在楔块的螺纹孔里，顶在主板的槽底部，并抽紧楔块，螺母在楔块底部锁紧在内六角圆柱头螺钉上，定位块焊接在转子主板的两侧并夹住楔块。

　　四、采用楔块锁紧、内六角圆柱头螺钉顶抽并用螺母防松，并且采用定位块焊接的方式防止楔块窜动的安装方式，反击破转子在高速运转时，在离心力的作用下，楔块越楔越紧，板锤也越夹越紧，这样使板锤安装方便快捷，并且使用安。
