颚式破碎机3种调节排料口方式详解

颚式破碎机作为石料破碎生产中的头道设备，其工作效率往往决定着整个生产线的产能，而排料口的调节是直接影响颚式破碎机工作效率的因素。排料口大小决定了破碎后矿石粒度大小，因后期破碎粒度要求，会不时调整排料口的大小，而不同的调节方式所花费的时间与效果也有所不同。下面我们就请中誉鼎力技术人员来给大家详细介绍3种不同调节排料口方式吧。

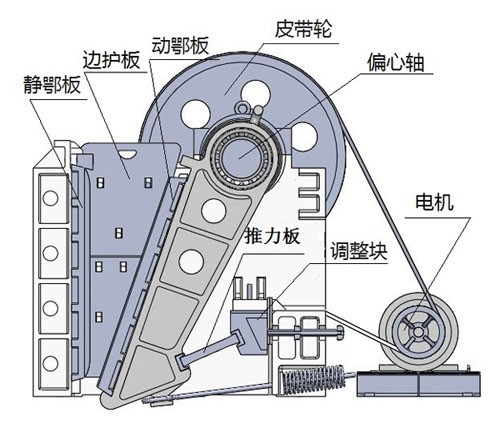

1、垫板式

调节垫板一般位于调整座内肘板座的后面。在需要调节排料口时，可增加或减少垫板的数量，改变垫板的总厚度，从而使肘板前后位置发生变化，移动动颚下部的前后位置，实现排料口大小改变。

从颚破后面插入垫板。调节垫板从破碎机的后部插入，垫板长度较短，重量较轻。操作人员的操作空间有限，更换垫板不太方便。

从颚破侧面插入垫板。调节垫板从破碎机的侧板插入，垫板较长，重量较重。操作人员的操作位置较好，比较安。

垫板调节相对比较简单，但是，往往不方便，加减垫板调整排料口困难，需要放在靠近破碎机的地方，一方面占用空间，另一方面还要防止丢失。不能无级调整，不能用液压方式实现自动调整。

2、楔形块式

楔形块式调节装置主要由两块相同的楔形块组成。楔形块位于调整座内肘板座的后面，两块楔形块的斜面相对贴合在一起，通过改变两块楔形块的相对位置，可改变楔形块对的总厚度，从而使肘板前后位置发生变化，移动动颚下部的前后位置，实现排料口大小改变。

械调节方式。就是楔形块的移动通过人工转动调节螺杆来实现。调节螺杆位于破碎机两侧。调节螺杆一头通过销轴与楔形块连接，依靠调节螺母和支座安装在破碎机机架侧板两侧。在需要调节排料口时，在机架两侧用扳手转动螺杆，可以拉动楔形块，改变两块楔形块的相对位置，进而改变楔形块总厚度，达到调节排料口大小的目的。

液压调节方式。就是把机械调节方式中的调节螺杆改为液压油缸，同时拉紧弹簧的调节也通液压缸来实现，这样就实现了排料口的自动调节，方便省力。

3、液压油缸式

液压油缸排料口调节装置相当于在肘板中部安装了一个大油缸，这样肘板的长度就变成了可无级调节改变的，从而改变动颚的前后位置，实现排料口大小的调整。

这种结构的排料口调节装置不仅可以自动调节排料口的大小，而且可以实现过铁、清腔的功能，方便操作，减轻劳动强度。但这种颚式破碎机的制造成本会较高，而且对工人的操作和维护技能提出较高的要求。

综上所述，垫板式简单，但操作不便;楔形块式可以实现自动调节，操作较方便;液压油缸式不仅可以自动调节排料口，而且能实现过铁和清腔的功能，使用方便，减轻了操作人员的劳动强度。
